• 采用NXP高度集成讀寫卡芯片射頻基站，性能更優，更穩定

• 以太網接口

• 讀卡器可設置TCP Server,Client, UDP Server, Client模式，但是常用的模式為TCP Server和UDP Client

• 讀卡器內嵌不同功能模塊，可以實現主動上報，被動讀寫卡等功能

• UDP Client主動上報模式，常用于多機聯網，讀卡器具有數據心跳包功能，防止斷網，服務器不知道的情況

• TCP Server被動模式，多用于單機讀寫卡操作，客戶端負責監控網絡是否正常

• -MHN系列為Modbus協議，適用于PLC操作

• 支持符合ISO14443 TYPE A / MIFARE 標準/TYPE B/ISO15693卡片
• 不是Modbus協議讀卡器可支持IC卡(與型號有關)：
•               ISO14443A: Mifare 1K/4K，F(xiàn)M11RF08，Ultralight, Ntag203, Nta213, Ntag215, Ntag216, 符合 T=CL 協議的CPU
•                                   卡(ISO14443A)，F(xiàn)M1208, Desfire EV1/EV2 D21, D41, D81，etc
•               ISO14443B:  SRI512, SRI4K, 符合 T=CL 協議的CPU 卡（ISO14443B),二代證（只讀UID 卡）
•               ISO15693:    NXP  I Code SL2, TI Tag it, 富士通MB89R118
•               其他協議:        Felica
•               及其兼容卡片
• Modbus協議，目前只支持：
•                ISO14443A:  Mifare 1K/4K，F(xiàn)M11RF08，Ultralight, Ntag203, Nta213, Ntag215, Ntag216及其兼容卡

•                ISO15693:    NXP  I Code SL2, TI Tag it，富士通MB89R118及其兼容卡
• 內嵌蜂鳴器，指示燈
• 自帶看門狗，防止死機
• 用戶不必關心射頻基站的復雜控制方法，只需通過簡單的命令集可以實現對卡的完全操作

• 上電默認自動尋卡，有卡靠近，綠色指示燈點亮，但是不會主動輸出卡號，如有此需求，請聯系圓志索取新的固件版本

• 為了便于開發者的應用，我們提供了常規的測試demo軟件，開發者可以通過Demo軟件快速地開展開發工作
• 讀寫卡器典型讀寫距離20-80mm，與卡片類型以及大小有關

• 以太網接口
• 尺寸約105mm*105mm*28mm
• 基于讀卡器的擴展功能很強可根據用戶要求修改軟件定制個性化模塊,不用改變硬件

• 豐富、完善的接口函數，可方便地應用于交通一卡通讀寫器，桌面發卡器，門禁考勤讀寫卡器、汽車電子感應鎖配套等智能卡管理應用系統

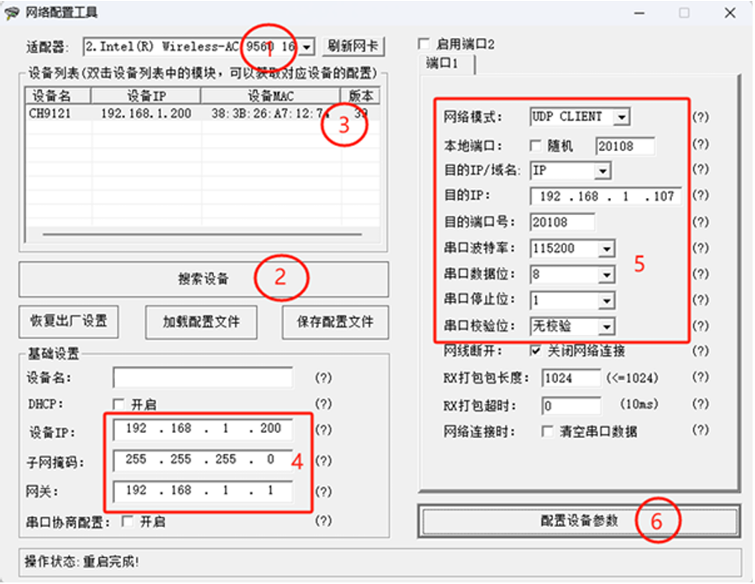

舉例：UDP Client主動上報模式

首先配置網絡讀卡器

（1）刷新網絡，選擇第二項，（具體第幾項與電腦網卡有關）；

（2）點擊搜索設備；

（3）雙擊搜到的設備;

（4）設置讀卡器IP地址

（5）網絡模式選擇UDP Client；

（5）配置目標IP地址和端口號，此為服務器的IP地址和端口號；

（5）配置串口相關設置，波特率115200，數據位8，停止位1，無奇偶校驗；

（6）點擊配置設備參數就可以了

（7）注：配置子網掩碼與網關，要求與局域網一致；

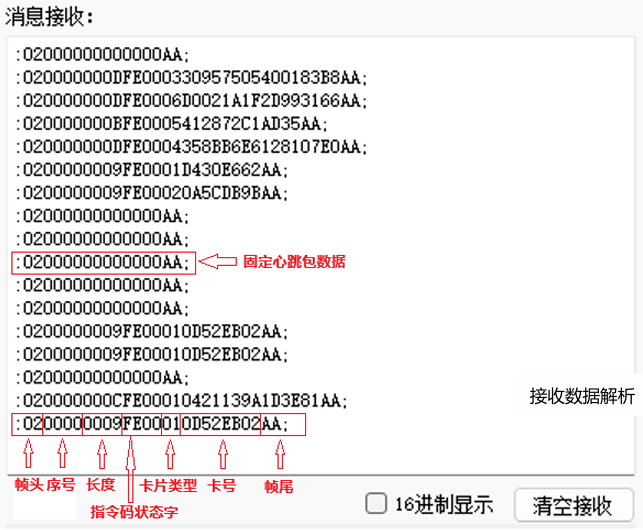

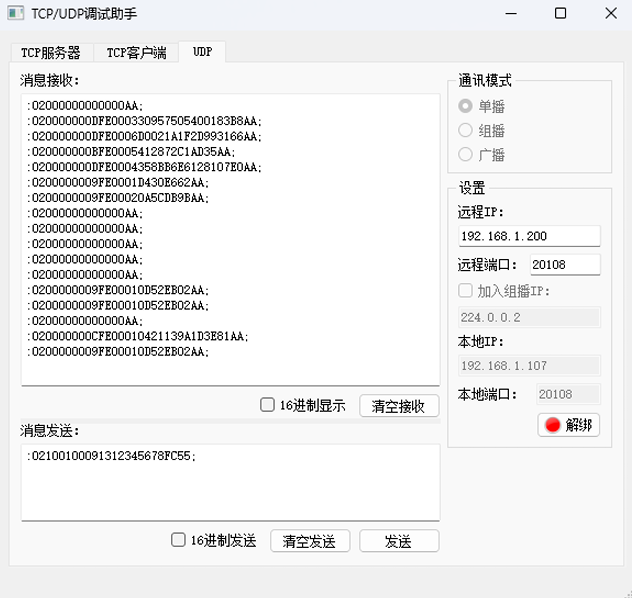

讀卡器配置成功之后就可以通過TCP/UDP調試助手監控讀卡器上傳數據了

具體輸出數據內容可按客戶需求定制輸出

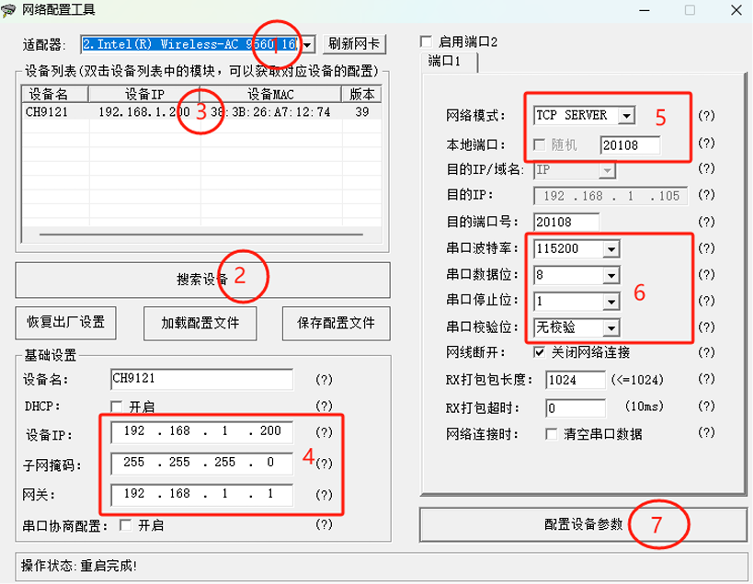

舉例：TCP Server讀寫卡片操作

首先配置網絡讀卡器

（1）刷新網絡，選擇第二項，（具體第幾項與電腦網卡有關）；

（2）點擊搜索設備；

（3）雙擊搜到的設備;

（4）設置讀卡器IP地址

（5）網絡模式選擇TCP Server

（5）配置目標IP地址和端口號，此為服務器的IP地址和端口號

（6）配置串口相關設置，波特??15200，數據位8，停止位1，無奇偶校驗

（7）點擊配置設備參數就可以了

（8）注：配置子網掩碼與網關，要求與局域網一致；

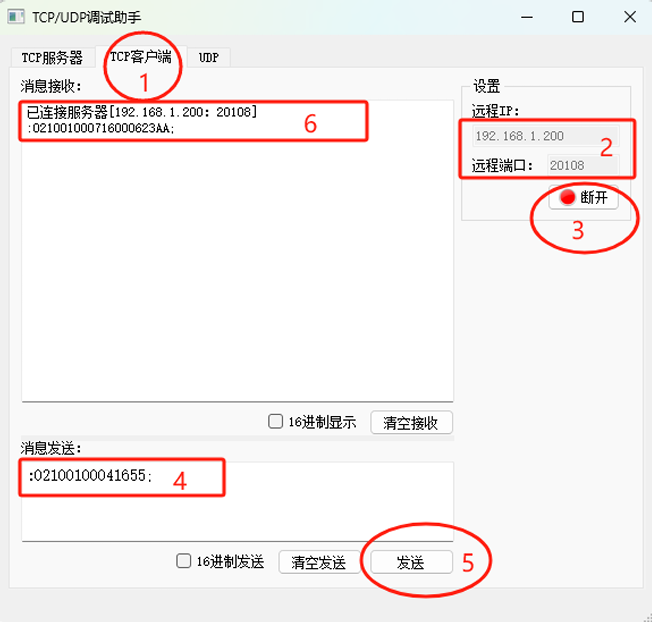

讀卡器配置成功之后就可以通過TCP/UDP調試助手發送指令實現對卡片操作了

具體輸出數據內容可按客戶需求定制輸出

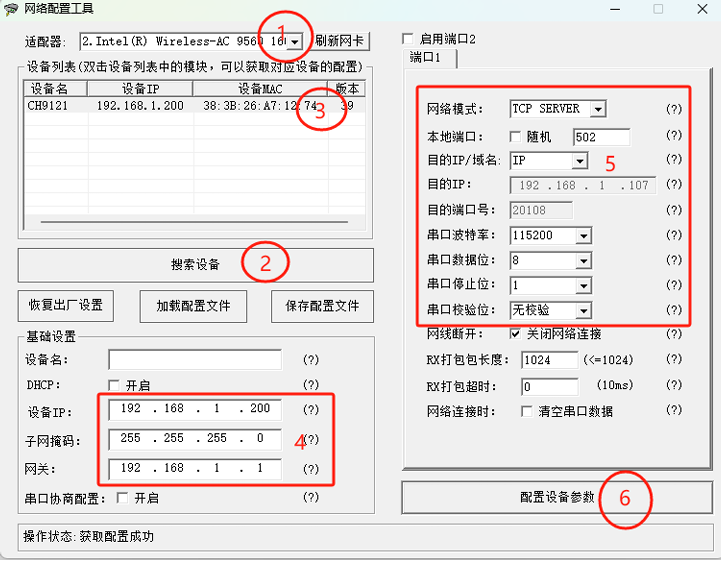

舉例：TCP Modbus協議讀寫卡片操作

首先配置網絡讀卡器

（1）刷新網絡，選擇第二項，（具體第幾項與電腦網卡有關>

（2）點擊搜索設備；

（3）雙擊搜到的設備;

（4）設置讀卡器IP地址

（5）網絡模式選擇TCP Server，讀卡器端口Modbus一般設置為502

（5）配置目標IP地址和端口號，此為服務器的IP地址和端口號

（5）配置串口相關設置，波特??15200，數據位8，停止位1，無奇偶校驗

（6）點擊配置設備參數就可以了

（7）注：配置子網掩碼與網關，要求與局域網一致；

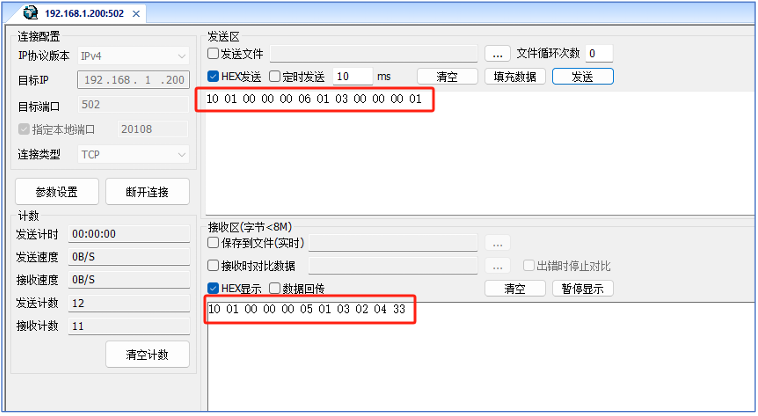

讀卡器配置成功之后就可以通過TCP/UDP調試助手發送指令實現對卡片操作了

具體輸出數據內容可按客戶需求定制輸出

• 讀寫距離:20~80mm，與卡片型號以及卡片大小有關

• 電源：DC5V

• 讀卡平均電流：5V約220 mA
• 工作溫度：-20℃～+70℃

• 尺寸約105mm*105mm*28mm
